Ремонт планшетника Tegra, сломан разьем, не заряжается.
Ремонт планшетника Dropad_a8x, сломан разьем, не заряжается
Ремонт планшетника
Dropad_a8x.
Признаки неисправности:
Во время эксплуатации сломали разъем зарядки 10
pin.
Поиск неисправности:
Разборка показала, что кроме вышеуказанного разъема неисправен и предохранитель.
Разъем был заменен на 5
pin, предохранителя такого
типоразмера найти не удалось, большего не вмещался. Пришлось мудрить, в итоге
была взята плавкая вставка на 1,5 А, вытащена из колбы, подпаяна к проводкам,
закреплена скотчем.
Но потом в процессе эксплуатации выяснилось, что контролер заряда
этого планшетника работает только когда экран активен, пришлось выдумывать.
Вот и был придуман обходной путь, в обход
контролера заряда был установлен светодиод, который выступает в роли
стабилитрона. Когда батарея сильно разряжена, заряд, при подключении зарядного
устройства идет через диод, который ограничивает ток до минимального, а в
процессе заряда, батарея подзаряжается до уровня включения контролера заряда, и
уже он продолжает зарядку, а светодиод отключается.
Фотографии с
места ремонта

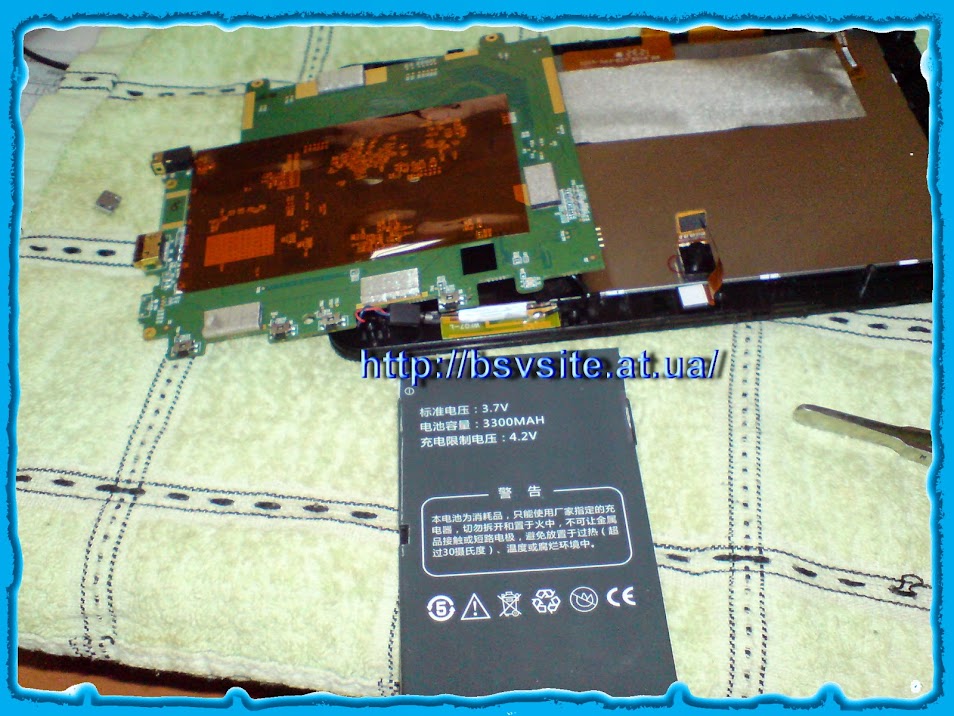

Ремонт планшетника
Tegra.
Признаки
неисправности: Во время эксплуатации сломали разъем зарядки.
Поиск
неисправности:
При внешнем осмотре стало видно что разъем не держится.
Припаять разъем оказалось не сложно. Но через
некоторое время планшетник снова вернулся, и снова разъем, в этот раз уже с
дорожками, пришлось делать перемычки от контактов разъема до контрольных
площадок платы, и ещё примотать разъем к плате тонким проводом и обпаять его.
Такое решение оказалось верным.
